Els maons refractaris de mullita tenen una alta refractarietat, que pot arribar a superar els 1790 graus. La temperatura inicial de suavització sota càrrega és de 1600 ~ 1700 graus. La resistència a la compressió a la temperatura normal és de 70 ~ 260 MPa. Bona resistència al xoc tèrmic. Hi ha dos tipus de maons de mullita sinteritzats i maons de mullita fusionats. Els maons de mullita sinteritzats estan fets de clínquer d'alúmina alta com a matèria primera principal, afegint una petita quantitat d'argila o bauxita crua com a agent aglutinant, i es donen forma i es couen. Els maons de mullita fosa estan fets d'alta alúmina, alúmina industrial i argila refractària com a matèries primeres, amb partícules fines de carbó o coc com a agent reductor, i es fabriquen mitjançant el mètode d'electrofusió de reducció després de l'emmotllament. Els cristalls de mullita fosa són més grans que els de mullita sinteritzada i la seva resistència al xoc tèrmic és millor que la dels productes sinteritzats. El seu rendiment a alta temperatura depèn principalment del contingut d'alúmina i de la uniformitat de la distribució de la fase mullita i del vidre.

A mesura que les necessitats mundials d'estalvi d'energia augmenten dia a dia, el desenvolupament de materials d'aïllament lleugers s'està desenvolupant ràpidament. Els maons refractaris de mullita són un dels materials refractaris d'aïllament tèrmic ideals a casa i a l'estranger. Tenen les característiques d'una bona estabilitat química, resistència a altes temperatures, alta precisió dimensional, estructura uniforme, aspecte bonic i baixa conductivitat tèrmica. Ara s'utilitza àmpliament en estufes calentes, gresols de vidre, forns metàl·lics, forns túnels de ceràmica, forns de rodets, forns elèctrics de porcellana, etc., i té àmplies perspectives de mercat. Segons els requisits de la fàbrica de materials refractaris especials, els maons de mullita lleugers desenvolupats i produïts mitjançant el mètode d'incineració d'additius compostos tenen una selecció de material fi, una temperatura de funcionament més alta i es poden exposar directament a les flames. Tenen costos de producció baixos, processos de fabricació senzills i efectes significatius d'estalvi energètic. El rendiment i la qualitat del producte bàsicament han assolit el nivell avançat internacional de productes similars a la dècada de 1990. Tot i que el temps de desenvolupament és curt, els maons refractaris de mullita han estat ben rebuts per molts usuaris.

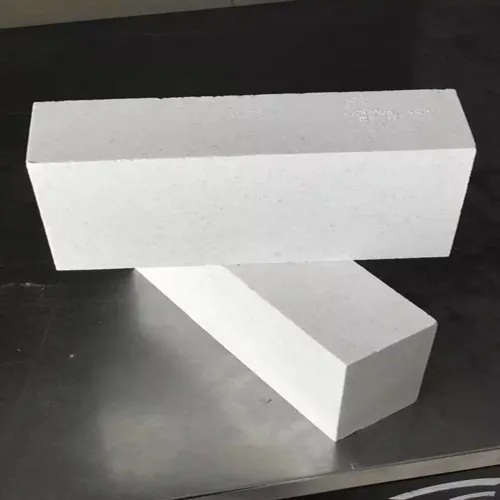

$Mullite Refractory Bricks$

Propietats dels maons refractaris de mullita

Alta refractarietat

Bona resistència al xoc tèrmic

Forta resistència a l'erosió àcida

Resistència a alta temperatura

Gran resistència al desgast

Baix coeficient d'expansió tèrmica

Alta conductivitat tèrmica

Aplicacions de maons refractaris de mullita

Tapa de la estufa calenta d'alt forn
Part inferior de l'estufa d'alt forn
Forn de sinterització de ceràmica
Revestiment del sistema de cracking del petroli
Forn de craqueig sulfúric
Forn de fibra de vidre

Hot blast stove top

L'índex de maons refractaris de mullita

Article	MK60	MK65	MK70	MK75
Al2O3, %	Major o igual a 60	Major o igual a 65	Major o igual a 70	Major o igual a 75
SiO2, %	Menor o igual a 35	Menor o igual a 33	Menor o igual a 26	Menor o igual a 24
Fe2O3, %	Menor o igual a 1.0	Menor o igual a 1.0	Menor o igual a 0.6	Menor o igual a 0.4
Porositat aparent, ％	Menor o igual a 17	Menor o igual a 17	Menor o igual a 17	Menor o igual a 18
Densitat aparent, g/cm3	Major o igual a 2,55	Major o igual a 2,55	Major o igual a 2,55	Major o igual a 2,55
Força de trituració en fred, Mpa	Major o igual a 60	Major o igual a 60	Major o igual a 80	Major o igual a 80
{{0}}.2Mpa Refractarietat sota càrrega T0.6 grau	Major o igual a 1580	Major o igual a 1600	Major o igual a 1600	Major o igual a 1650
Canvi lineal permanent en reescalfament, % 1500 graus X2h	0-+0.4	0-+0.4	0-+0.4	0-+0.4
Resistències al xoc tèrmic Cicles d'aigua de 100 graus	Major o igual a 18	Major o igual a 18	Major o igual a 18	Major o igual a 18
20-1000 grau Expansich tèrmica10-6/grau	0.6	0.6	0.6	0.55
Conductivitat tèrmica (W/MK) 1000 graus	1.74	1.84	1.95	1.95

Preguntes freqüents

P: Què és Foreign Trade-Express?

R: Foreign Trade Express és una plataforma de sistema SaaS de màrqueting de xarxa de comerç exterior intel·ligent i integral.

P: Què és el refractari de mullita?

R: Mullita, qualsevol tipus de mineral rar que consisteix en silicat d'alumini (3Al2O3·2SiO2). Es forma en la cocció de matèries primeres d'aluminosilicat i és el constituent més important de la ceràmica blanca, les porcellanes i els materials aïllants i refractaris d'alta temperatura.

P: Quins són els usos dels maons de mullita?

R: Els maons de mullita estan fets de partícules de mullita d'alta puresa. Dissenyats per a aplicacions que requereixen una estabilitat química i mecànica adequada, resistència a alta temperatura i resistència a l'esquinçament, la corrosió i l'impacte de la flama, aquests maons són adequats per a aplicacions d'alta temperatura i càrrega elevada, com ara l'extrem calent de les cambres de regeneració del forn de vidre, les superestructures del forn, i arc de forn de fibra de vidre.

Etiquetes populars: maons refractaris de mullita, fabricants de maons refractaris de mullita de la Xina, proveïdors, fàbrica

Maons refractaris de mullita

Propietats dels maons refractaris de mullita

Aplicacions de maons refractaris de mullita

L'índex de maons refractaris de mullita

Preguntes freqüents
